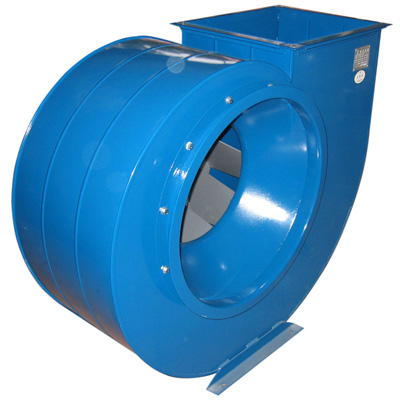

4-68型離心風機用途： 4-68型離心風機(以下簡稱風機)可作為一般通風換氣。其使用條件如下： 2、應用場所：作為一般工廠及大建筑物的室內通風換氣，既可用作輸入氣體，也可用作輸出氣體。 3、氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于150毫克／立方米。 4、氣體的溫度：不得超過80度。 4-68型離心風機結構特點 機號為NO2.8-5的4-68型風機主要由葉輪，機殼，進風口等部分配直聯電動機組成，NO6.3-20除上述部分外還有傳動組部分。 1 、葉輪由12片傾翼形葉片焊接于曲線型輪蓋于平板型的輪盤中間，均碳鋼板制造，并經過靜，動平衡校正。 3、機殼是用碳鋼板焊接而成的蝸形體。機殼做成兩種不同形式，NO.2.8-12.5機殼做成整體，不能拆開，NO16,20的機殼制成兩開式，沿中分水平分為兩半，用螺栓連接。 4、 傳動部分由主軸，軸承箱，軸承，皮帶輪或聯軸器組成。 4-68型離心風機型式： 1、本風機制成單吸入，機號有：№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二個機號。 2、風機的出口位置，以機殼的出風口角度表示。“左”、“右”均可制成0°，45°，135°，180°，225°共六種角度。 4、風機的傳動方式：有A、B、C、D四種，№2.8-5采用A式，以電動機直聯傳動，風機的葉輪、機殼直接固定在電動機軸和法蘭盤上(電動機用D2／T2型)；N06.3-12.5采用懸臂支承裝置，又分為C式(皮帶傳動皮帶輪在軸承外側)和D式(用聯軸器聯接傳動)兩種傳動方式；№l6、20為B式懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間。
機號 傳動方式 轉速r/min 序號 全壓Pa 流量m3/h 內效率％ 內功率KW 所需功率KW 電動機 型號 功率 2.8 A 2900 1 2 3 4 5 6 7 970 970 961 921 853 764 657 1131 1319 1508 1696 1885 2073 2262 78.5 83.2 86.5 87.9 86.1 80.1 73.5 0.39 0.43 0.47 0.49 0.52 0.55 0.56 0.59 0.65 0.71 0.74 0.73 0.77 0.78 Y802-2 1.1 2.8 A 1450 1 2 3 4 5 6 7 245 245 235 225 215 186 166 565 660 754 848 942 1037 1131 78.5 83.2 86.5 87.9 86.1 80.1 73.5 0.049 0.054 0.057 0.060 0.066 0.067 0.071 0.07 0.08 0.09 0.09 0.10 0.10 0.11 Y801-4 0.55 3.15 A 2900 1 2 3 4 5 6 7 1245 1245 1225 1176 1098 980 853 1825 2093 2362 2630 2899 3167 3435 79.9 84.3 87.3 88.6 87.0 81.3 75.2 0.79 0.86 0.92 0.97 1.02 1.06 1.08 1.11 1.20 1.29 1.36 1.33 1.38 1.40 Y90S-2 1.5 3.15 A 1450 1 2 3 4 5 6 7 313 313 304 294 274 245 215 912 1047 1181 1315 1449 1583 1718 79.9 84.3 87.3 88.6 87.0 81.3 75.2 0.10 0.11 0.11 0.12 0.13 0.13 0.14 0.14 0.14 0.14 0.16 0.17 0.17 0.18 Y801-4 0.55 3.55 A 2900 1 2 3 4 5 6 7 1608 1608 1569 1510 1402 1265 1108 2708 3092 3477 3861 4245 4629 5013 81.1 85.3 88.1 89.4 87.8 82.5 76.7 1.49 1.62 1.72 1.81 1.88 1.97 2.01 1.94 2.11 2.24 2.35 2.44 2.56 2.41 Y100L-2 3 3.55 A 1450 1 2 3 4 5 6 7 402 402 392 372 353 313 274 1354 1546 1738 1930 2122 2315 2507 81.1 85.3 88.1 89.4 87.8 82.5 76.7 0.19 0.20 0.21 0.22 0.24 0.24 0.25 0.29 0.30 0.32 0.33 0.36 0.36 0.38 Y801-4 0.55
1、輸送氣體的種類：空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。
2、 進風口制成收斂式流線型整體結構，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
3、每種風機又可制成右旋轉或左旋轉兩種型式，從電動機一端正視，葉輪按順時針?lè)较蛐D(zhuǎn)，稱為右旋轉風機，以“右”表示。按逆時針?lè)较蛐D(zhuǎn)，稱為左旋轉風機， 以“左”表示。
4-68型NO. 2.8A、3.15A、3.55A性能參數表
|
4-68型NO. 4A、4.5A、5A性能參數表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
